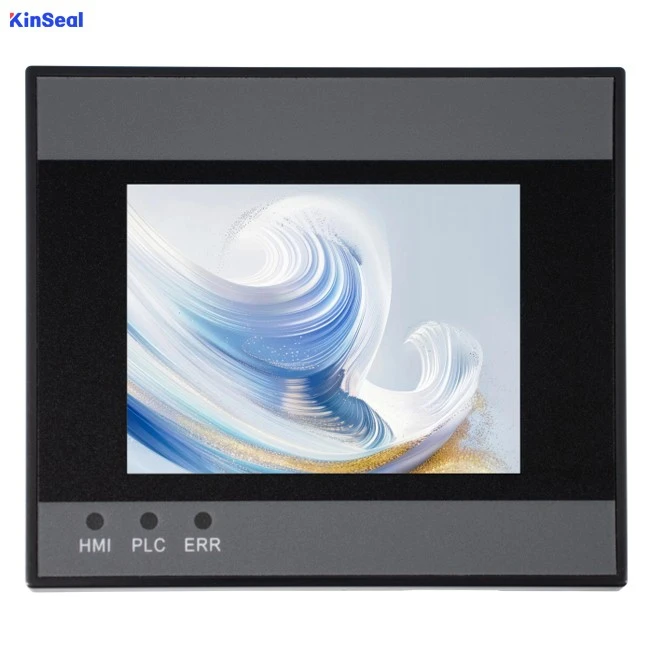

tämä on AMZ028W06-1S14MR – periaatteessa se on kompakti kaikki-yhdessä-yksikkö, joka yhdistää kosketusnäytön käyttöliittymän ja Mitsubishi-yhteensopivan PLC:n yhteen laitteeseen. Täydellinen ahtaisiin tiloihin.
Saat 2,8 tuuman värillisen kosketusnäytön suoraan etupuolelle, ja se toimii 24 V:n tasavirralla. Konepellin alla siinä on 32-bittinen teollisuussuoritin, 8 digitaalista tuloa ja 6 relelähtöä – kaikki täysin eristettynä turvallisuuden vuoksi.
Se on rakennettu kestäväksi tehtaita varten: kestää lämpötiloja -10 - 50 astetta, vähentää tärinää ja käsittelee PLC-ohjeet alle 0,6 mikrosekunnissa. Voi, ja siinä on jopa nopea laskuri, joka voi seurata pulsseja jopa 60 000 kertaa sekunnissa.
Ohjelmointi on yksinkertaista: käytä Mitsubishin GX Works -ohjelmistoa PLC-logiikkaan ja HMIStudio-työkalua kosketusnäytön käyttöliittymän suunnitteluun. Pitääkö ohjelma päivittää? Aseta vain SD-kortti.
Bottom line: Jos tarvitset tilaa-säästävän teollisuustason-ohjaimen, jossa on sisäänrakennettu-näyttö, joka "puhuu" Mitsubishi PLC -koodia – tässä se.
1.Tuotteen ydin:
- Malli:AMZ028W06-1S14MR (ja muunnos AMZ028W06-1S16MT).
- Tyyppi: PLC/HMI All-in-one Unit (Golden Seal All-in-One).
- Näyttö: 2,8 tuuman TFT LCD, 320x240 resoluutio, 65536 väriä, 250 cd/m² kirkkaus, resistiivinen kosketus.
- PLC-yhteensopivuus:Yhteensopiva Mitsubishi FX1S -sarjan PLC-ohjelmointiohjelmiston kanssa (GX Developer, GX Works2).
2.Laitteiston tekniset tiedot:
- CPU:96 MHz M0.
- Muisti: 16 Mt SPI NOR Flash.
- Virtalähde: DC 24 V (nimellisteho: 2,2 W).
- Mitat:87,5 mm (L) x 76,5 mm (K) x 36,8 mm (S).
- Aukon koko:79,5 x 68,5 mm.
- Paino: 200g (ilman liittimiä).
3. I/O-ominaisuudet:
- Tulot:8 pistettä (X0-X7).
- Lähdöt:
- AMZ028W06-1S14MR: 6 relelähtöä (Y0-Y5).
- AMZ028W06-1S16MT: 8 transistorilähtöä (Y0-Y7).
- High{0}}Speed Counter:
- 1 kaksisuuntainen kaksisuuntainen laskentatulo.
- Pystyy sieppaamaan pulsseja jopa 60 kHz (yksivaiheinen) / 30 kHz (2-vaihe) / jne. (katso osa 8).
- Tietyt laskurit (C235-C255), jotka on määritetty tuloille X0-X7.
- Kokonaistaajuusrajoitus: 60 kHz.
- Nopeat{0}}pulssilähdöt (vain transistorilähtömalli): 2 pistettä (Y0, Y1), 100 kHz asti.
4. PLC:n suorituskyky:
- Ohjelman kapasiteetti: 2000 askelta (EEPROM, ei--haihtuva).
- Käsittelynopeus:Perusohjeet 0,55-0,7 μs.
- Muistielementit:
- Apureleet: M0-M511 (yleinen, pidättävä, erikois).
- Tietorekisterit: D0-D255 (yleinen, säilyttävä, erikois).
- Ajastimet: 100 ms (T0-T62), 10 ms (T32-T62, jos M8028 PÄÄLLÄ), 1 ms (T63).
- Laskurit: 16--bittinen inkrementaalinen (C0-C31), 32-bittinen nopea kaksisuuntainen (C235-C255).
- Osavaltiot, osoittimet jne.
- Ohjeet:Tukee laajaa valikoimaa, mukaan lukien CJ, CALL, CMP, MOV, ADD, SUB, MUL, DIV, AND, TAI, HSCS, PLSY, PWM, PLSR, DRVI, DRVA, PID jne. (Katso osa 9).
5. Tärkeimmät ominaisuudet:
- PLC ja HMI integroitu yhdeksi kompaktiksi yksiköksi.
- Logiikkaohjaustoiminto.
- Tukee SD-korttia konfigurointiohjelman lataamista varten.
- Täysin opto{0}}eristetty I/O.
- 32--bittinen teollisuustason prosessori, sopii korkeaan EMI-ympäristöihin.
- Virta-pidä painettuna tietyille rekistereille (M, C, T, D).
- Sisäänrakennettu-reaaliaikainen kello (RTC)-(kello vaatii pariston).
- Asennus: Kaksi ylä- ja kaksi alakiinnitystä.
6. HMI-kehitys:
- Ohjelmisto: HMIStudio (täysi kiinalainen editointiohjelmisto).
- Mahdollisuudet: Rikas graafinen muokkaus (fontit, kuvat, dynaaminen grafiikka), laaja valikoima säätimiä (painikkeet, ilmaisimet, numeerinen syöttö/näytöt, kaaviot, kaaviot, hälytykset, reseptit, viivakoodit jne.), moni-kielituki, tiedon kirjaus, makroohjeet, online-/offline-simulaatio.
- Protokollat:Tukee kommunikaatiota eri logiikkojen kanssa (Mitsubishi, Siemens, Omron, Delta, Modbus jne.).
7. Ympäristövaatimukset:
- Käyttölämpötila:-10 astetta ~ 50 astetta.
- Säilytyslämpötila:-20 astetta ~ 70 astetta.
- Kosteus: 10–90 % RH (ei--kondensoiva).
- Tärinä: 10-25 Hz (X,Y,Z-suunnat, 2g/30 min).
- Jäähdytys: Luonnollinen ilma-jäähdytetty.

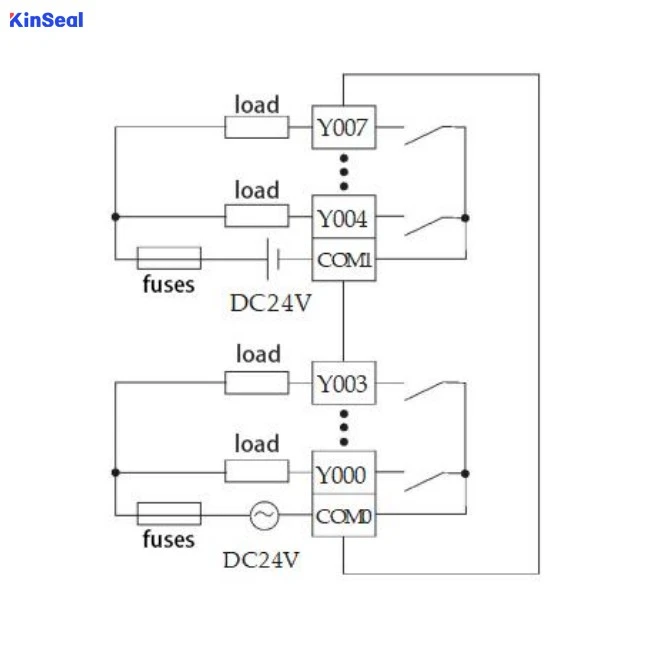

8. Sähköinen liitäntä (liitinlohkot):
- Määritellyt johdotukset tuloille (24 V, 0 V, X0-X7) ja ulostuloille (Yleinen CO/C1, Y0-Y5/Y7). Relelähtö (MR) käyttää kuivia koskettimia. Transistorilähtö (MT) on NPN-tyyppinen. (Katso kohdista 7.1 ja 7.2 tarkat pääteasettelut).
Tärkeimmät kohokohdat keskustelun kautta:
✅ Kaikki-yhdessä-HMI+PLC
✅ Mitsubishi FX1S yhteensopiva
✅8 tuloa / 6 relelähtöä
✅ 2,8" kosketusnäyttö
✅ Teollinen kestävyys (-10 astetta ~ 50 astetta)
✅ Plug{0}}and-SD-korttipäivitykset
